在深圳英集芯科技股份有限公司（688209）的大力支持下，永源微電子（APM）推出全新的OVP芯片，OVP（Over Voltage Protection）即過壓保護，電壓值超過一定值后，對后級電路起到了保護作用。該芯片具有先進的過壓保護功能，可廣泛應用于各種電子設備，有效防止因過壓引起的故障和損害。

OVP芯片是一種集成電路，主要用于監測和保護電路系統免受過高電壓的損害。它具有以下主要功能和特點：

過壓保護功能 - OVP 芯片能夠監測電路中的電壓，并在電壓超過設定閾值時觸發保護機制，防止過高的電壓對電子設備產生不逆的損害。

快速響應 - OVP 芯片的響應速度非常快，當檢測到過壓情況時，它能夠立即采取措施，如切斷電源或通過保護回路將電壓調節到安全范圍內，從而最大限度地減少故障和損害。

低功設計 - OVP 芯片采用了先進的低功耗設計技術，有效降低了能耗，使其能夠在各種電子設備中長時間穩定運行。

多種應用場景 - OVP 芯片廣泛適用于各類電子設備，包括電源適配器、手機充電器、電池管理系統等。它可以為這些設備提供安全穩定的電壓輸出，保護設備免受電壓突變和波動帶來的潛在威脅。

安全可靠 - OVP 芯片經過嚴格的測試和驗證，具有可靠的安全性能。它符合國際電氣安全標準，能夠確保電子設備在各種應用場景下的安全運行。

以我司最新的APM3210A 為例，它典型的應用原理圖如下：

OVP的輸出電壓，本質上就是其內部的NMOS管的Vds。最大輸出電壓即為NMOS管的DS耐壓值。OVP的輸出斷與開，本質就是NMOS管的斷開與導通。NMOS管的打開與斷開主要由Vgs決定。然而Vgs隨著Vin的變化而變化。這也就有了Vin的輸入范圍。

重要參數有以下幾項：

Vin：輸入電壓，即Vin的輸入電壓的可承受范圍。

Vout：輸出電壓，即OVP輸出電壓的范圍。

Rdson：芯片內部的NMOS的導通電阻。這個電阻值越低越好。尤其在大電流充電的情況下，可減少壓降損失。

VIN_UVLO：即OVP工作的最小電壓。當輸入電壓達到VIN_UVLO時，OVP導通開始工作，其輸出有電壓。

VIN_OVLO：即OVP工作的最大電壓。當輸入電壓超過VIN_OVLO時，OVP斷開停止后級的輸出，其輸出無電壓。其是可控的。

Isw，即輸入電流，大多數OVP芯片，輸入電流MAX值為5V甚至更大。

Surge：浪涌保護。有些OVP內部集成TVS，所以具備一定的浪涌保護功能。

AP3210A 的具體參數，請查看規格書，鏈接如下：

https://drive.weixin.qq.com/s?k=AA0AnwfyAAw7Q2OqNM

（或者關注我司微信公眾號（永源微電子科技有限公司），回復 OVP 即可推送該規格書）

OVP芯片的應用案例：

1，電源適配器

OVP 芯片在電源適配器中起到關鍵作用。當電網電壓突然升高時，OVP 芯片能夠及時檢測到過壓情況，并通過切斷電源或調節輸出電壓來保護連接的設備。

2，手機充電器

隨著智能手機的普及，手機充電器的安全性問題備受關注。OVP 芯片的引入可以有效預防由于供電異常引起的手機發熱、充電速度變慢等問題，為用戶提供更加安全和穩定的充電體驗。

3，電池管理系統

電池管理系統需要確保電池充電和放電過程中的電壓處于安全范圍內。OVP 芯片的使用可以有效監測和調節電壓，防止電池過充或過放，從而延長電池使用壽命，并提升整個系統的安全性和可靠性

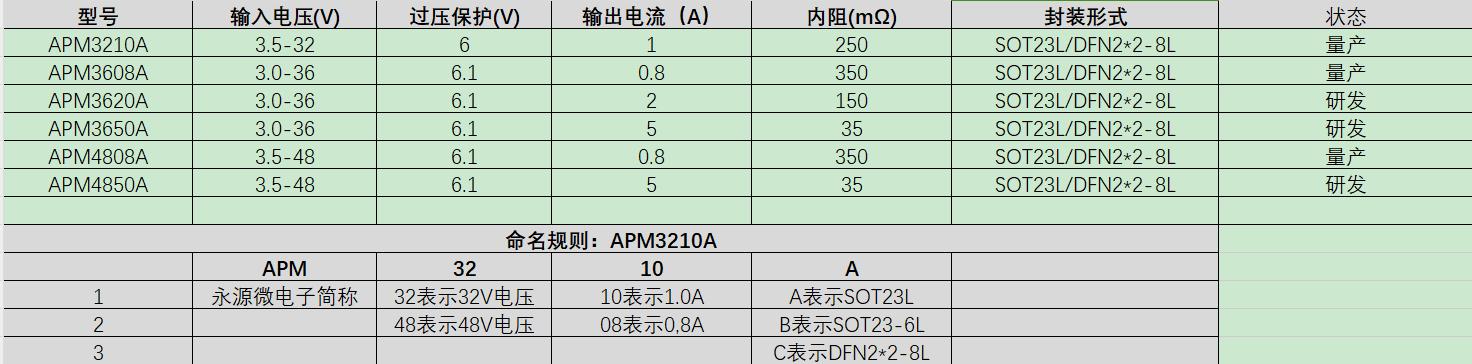

OVP芯片的推出為電子設備的安全性和可靠性提供了重要保障。無論是電源適配器、手機充電器還是電池管理系統，OVP 芯片都能夠監測并保護電路免受過高電壓的損害。永源微電子將繼續致力于研發更加先進和可靠的芯片技術，推動電子設備行業的發展，并為用戶提供更加安全可靠的產品。歡迎關注我司微信公眾號，我們將按照規劃，發布更多其他規格參數的OVP產品.
